1.Introduction to Screw terminal capacitor
Ang mga capacitor ay pangunahing mga sangkap sa mga de -koryenteng at elektronikong sistema, na idinisenyo upang mag -imbak at maglabas ng elektrikal na enerhiya kung kinakailangan. Ginagamit ang mga ito sa isang malawak na hanay ng mga aplikasyon - mula sa pag -filter ng ingay sa mga audio circuit upang magpapatatag ng boltahe sa mga suplay ng kuryente. Sa pamamagitan ng pansamantalang paghawak ng singil sa koryente, ang mga capacitor ay tumutulong sa maayos na pagbabagu -bago, pagbutihin ang kadahilanan ng kuryente, at matiyak ang maaasahang operasyon ng mga sensitibong sangkap.
Kabilang sa iba't ibang uri ng mga capacitor na magagamit, Mga capacitor ng terminal ng tornilyo Tumayo para sa kanilang mataas na pagganap sa hinihingi na mga aplikasyon. Ang mga capacitor na ito ay dinisenyo gamit ang mga sinulid na mga terminal, na nagpapahintulot sa kanila na ligtas na mai -fasten sa mga turnilyo o bolts. Ang matatag na pamamaraan ng koneksyon na ito ay nagbibigay-daan sa kanila upang mahawakan ang mas mataas na kasalukuyang mga antas at gumana nang mas maaasahan sa malupit na mga kapaligiran kumpara sa iba pang mga uri tulad ng radial o snap-in capacitor.
Ano ang natatangi sa mga capacitor ng terminal ng tornilyo ay hindi lamang ang kanilang de -koryenteng pagganap kundi pati na rin ang kanilang mekanikal na tibay. Tinitiyak ng kanilang disenyo ang malakas at matatag na mga koneksyon, na kritikal sa mga pang-industriya at mataas na kapangyarihan na mga sistema kung saan ang mga panginginig ng boses, pagbabago ng temperatura, at mataas na alon ay pangkaraniwan.
Mga bentahe ng paggamit ng mga capacitor ng terminal ng tornilyo
Mataas na kasalukuyang paghawak: Ang disenyo ng terminal ng tornilyo ay nagbibigay-daan para sa mas malaking laki ng conductor at mas mababang paglaban ng contact, na ginagawang maayos ang mga capacitor na ito para sa mga application na may mataas na ripple kasalukuyang at malaking pangangailangan sa pag-iimbak ng enerhiya.
Secure na mga koneksyon sa mekanikal: Hindi tulad ng mga push-fit o soldered na mga terminal, ang mga terminal ng tornilyo ay nagbibigay ng isang mas ligtas at koneksyon na lumalaban sa panginginig ng boses, binabawasan ang panganib ng pagkabigo sa elektrikal.
Dali ng pag -install at pagpapanatili: Ang mga capacitor na ito ay madaling palitan sa bukid, na ginagawa silang isang ginustong pagpipilian para sa mga system kung saan dapat mabawasan ang downtime.
Suporta para sa mas malaking kapasidad at mga rating ng boltahe: Ang mga capacitor ng terminal ng tornilyo ay karaniwang ginagamit sa mga aplikasyon na nangangailangan ng mataas na mga halaga ng kapasidad at mga rating ng boltahe, na madalas na mula sa daan -daang hanggang libu -libong mga microfarads at hanggang sa ilang daang volts.
Dahil sa mga pakinabang na ito, ang mga capacitor ng terminal ng tornilyo ay malawakang ginagamit sa mga pang-industriya na supply ng kuryente, inverters, hindi mapigilan na mga suplay ng kuryente (UPS), at maraming iba pang mga aplikasyon ng electronics na may mataas na kapangyarihan. Ang kanilang pagiging maaasahan, kadalian ng paggamit, at pagganap sa ilalim ng stress ay ginagawang kailangan sa kanila sa modernong electrical engineering.
2.Typs ng mga capacitor ng terminal ng tornilyo
Ang mga capacitor ng terminal ng tornilyo ay dumating sa iba't ibang uri, ang bawat isa ay naaayon sa mga tiyak na hinihingi sa kuryente at mekanikal. Ang dalawang pinaka -karaniwang uri ay ang aluminyo electrolytic screw terminal capacitors at film screw terminal capacitors. Parehong malawakang ginagamit sa mga electronics ng kuryente, ngunit naiiba ang mga ito sa konstruksyon, pagganap, at pagiging angkop sa aplikasyon.
Aluminyo electrolytic screw terminal capacitors
Konstruksyon at Katangian
Ang aluminyo electrolytic capacitors ay gumagamit ng isang aluminyo foil anode at katod, na pinaghiwalay ng isang likido o solidong electrolyte. Ang dielectric ay nabuo ng isang layer ng oxide sa anode, at ang electrolyte ay kumikilos bilang conductive medium ng katod. Ang pagpupulong ay nakalagay sa isang selyadong aluminyo na maaaring may mga terminal ng tornilyo para sa koneksyon sa koryente.
Ang mga capacitor na ito ay polarized, nangangahulugang dapat silang mai -install sa tamang orientation na may paggalang sa polaridad.
Mga kalamangan:
Mataas na mga halaga ng kapasidad sa isang medyo compact na laki
Solusyon na epektibo sa gastos para sa malaking pag-iimbak ng enerhiya
Magandang paghawak ng mataas na ripple kasalukuyang
Mga Kakulangan:
Mas mataas na katumbas na paglaban ng serye (ESR) kaysa sa mga capacitor ng pelikula
Mas maiikling habang buhay, lalo na sa mataas na temperatura o sa ilalim ng tuluy -tuloy na stress ng ripple
Limitadong dalas ng pagganap at katatagan
Karaniwang mga aplikasyon:
DC Link Capacitor sa Power Inverters
Output filter sa paglipat ng mga supply ng kuryente
Malaki ang pag -iimbak ng enerhiya sa mga sistemang pang -industriya
Film screw terminal capacitor
Konstruksyon at Katangian
Ang mga capacitor ng pelikula ay gumagamit ng isang manipis na plastik na pelikula bilang dielectric, madalas na polypropylene o polyester, na may mga metalized layer o foil electrodes. Ang mga capacitor na ito ay karaniwang hindi polarized at dumating sa mas malaking pisikal na sukat kaysa sa kanilang mga electrolytic counterparts.
Nag-aalok sila ng sobrang mababang ESR at ESL, na ginagawang perpekto para sa mga application na may mataas na dalas at mataas na kahusayan.
Mga kalamangan:
Napakababang ESR at mataas na ripple kasalukuyang kakayahan
Mahabang buhay ng serbisyo na may matatag na pagganap ng elektrikal sa paglipas ng panahon
Napakahusay na katatagan ng thermal at boltahe
Mga Kakulangan:
Mas malaki ang laki kumpara sa mga electrolytic capacitor ng mga katulad na rating ng boltahe
Sa pangkalahatan ay mas mataas na gastos
Mas mababang maximum na mga halaga ng kapasidad para sa isang naibigay na dami
Karaniwang mga aplikasyon:
Resonant converters at snubber circuit
Mga aplikasyon ng pulso at paglabas
Ang mga high-frequency na paglipat ng mga circuit at mga bangko ng filter

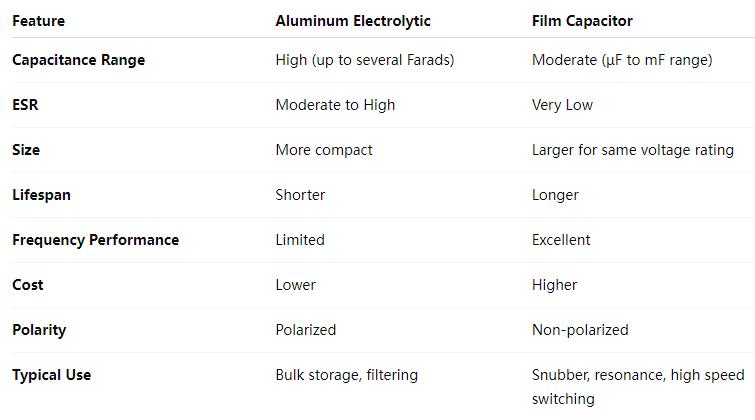

Paghahambing: aluminyo electrolytic kumpara sa mga capacitor ng pelikula
Ang bawat uri ay may lakas at limitasyon nito. Ang aluminyo electrolytic screw terminal capacitor ay mas mahusay na angkop para sa mga application na nangangailangan ng mataas na kapasidad sa katamtamang gastos, samantalang ang mga capacitor ng film screw ay nanguna sa mga kapaligiran kung saan ang mababang ESR, mahabang buhay, at mataas na dalas ng pagganap ay kritikal.
3.Key mga parameter at pagtutukoy
Kapag pumipili ng isang capacitor ng terminal ng tornilyo para sa anumang aplikasyon, mahalagang maunawaan ang mga pangunahing mga parameter ng elektrikal at pisikal na tumutukoy sa pagiging angkop nito. Ang mga pagtutukoy na ito ay direktang nakakaimpluwensya sa pagganap, pagiging maaasahan, at kahabaan ng kahabaan ng kapasitor sa iba't ibang mga kondisyon ng operating.
Kapasidad at pagpapaubaya
Ang kapasidad, na sinusukat sa microfarads (µF), ay kumakatawan sa dami ng singil ng elektrikal na maaaring maiimbak ng isang kapasitor. Ang mga capacitor ng terminal ng tornilyo ay karaniwang ginagamit sa mga aplikasyon na nangangailangan ng mataas na mga halaga ng kapasidad, na madalas na mula sa ilang daan hanggang ilang libong microfarads.
Ipinapahiwatig ng Tolerance kung magkano ang aktwal na kapasidad ay maaaring mag -iba mula sa nakasaad na halaga. Ang mga karaniwang pagpapahintulot ay saklaw mula sa ± 10% hanggang ± 20% para sa mga capacitor ng electrolytic ng aluminyo, habang ang mga capacitor ng pelikula ay maaaring mag -alok ng mas magaan na pagpapaubaya depende sa application.
Rating ng boltahe
Tinutukoy ng rating ng boltahe ang maximum na tuluy -tuloy na boltahe na maaaring mailapat sa buong kapasitor nang hindi nagiging sanhi ng pinsala. Ang mga capacitor ng terminal ng tornilyo ay madalas na may mga rating ng boltahe mula 50V hanggang sa 600V DC o higit pa, depende sa uri at konstruksyon. Laging pumili ng isang kapasitor na may rating ng boltahe na mas mataas kaysa sa rurok na boltahe na inaasahan sa application upang matiyak ang kaligtasan at kahabaan ng buhay.
ESR (katumbas na paglaban sa serye)
Ang katumbas na paglaban sa serye (ESR) ay isang sukatan ng panloob na pagtutol sa loob ng kapasitor. Ang mga mas mababang halaga ng ESR ay ginustong dahil nagreresulta ito sa mas mababang henerasyon ng init, mas mataas na kahusayan, at mas mahusay na paghawak ng mga signal ng high-frequency o mga alon ng ripple.
Ang mga capacitor ng pelikula ay karaniwang may mas mababang ESR kaysa sa aluminyo electrolytics, na ginagawang angkop para sa mga application na may mataas na dalas o mababang pagkawala. Gayunpaman, maraming mga modernong electrolytic screw terminal capacitors ang idinisenyo na may pinahusay na mga katangian ng ESR upang matugunan ang lalong hinihingi na mga kinakailangan.
Ripple kasalukuyang
Ang Ripple kasalukuyang ay ang sangkap ng AC ng kasalukuyang dumadaloy sa pamamagitan ng isang kapasitor, karaniwang superimposed sa boltahe ng DC. Ang labis na ripple kasalukuyang ay maaaring maging sanhi ng panloob na pag -init at makabuluhang paikliin ang habang buhay ng isang kapasitor.
Ang mga capacitor ng terminal ng tornilyo ay idinisenyo upang mahawakan ang mga mataas na alon ng ripple, na ginagawang perpekto para sa mga suplay ng kuryente, inverters, at kagamitan sa industriya. Ang ripple kasalukuyang rating ay karaniwang tinukoy sa isang tiyak na dalas at temperatura - sa kapwa maaaring makaapekto sa pagganap.
Saklaw ng temperatura ng operating
Ang temperatura ay gumaganap ng isang kritikal na papel sa pagganap ng kapasitor at tibay. Ang saklaw ng temperatura ng operating para sa mga capacitor ng terminal ng tornilyo ay karaniwang sumasaklaw mula –40 ° C hanggang 85 ° C o 105 ° C, na may ilang mga uri ng high-end na na-rate ng hanggang sa 125 ° C.
Ang mas mataas na temperatura ay nagpapabilis ng pagsingaw ng electrolyte sa aluminyo electrolytics, na binabawasan ang kapasidad at pinatataas ang ESR sa paglipas ng panahon. Ang mga capacitor ng pelikula, sa kabilang banda, sa pangkalahatan ay nagpapakita ng mas mahusay na katatagan ng thermal at mas mahabang buhay ng serbisyo sa ilalim ng nakataas na temperatura.
Habang buhay at pagiging maaasahan
Ang inaasahang habang buhay ng isang capacitor ng terminal ng tornilyo ay karaniwang ipinahayag sa mga oras sa isang tinukoy na temperatura at ripple kasalukuyang - madalas na 2,000 hanggang 10,000 na oras sa 85 ° C o 105 ° C. Dinoble ng Lifespan ang humigit -kumulang bawat 10 ° C pagbaba sa temperatura ng operating, kaya ang pagpapatakbo sa mas malamig na temperatura ay maaaring makabuluhang mapalawak ang buhay ng serbisyo.
Ang pagiging maaasahan ay naiimpluwensyahan din ng de -koryenteng stress ng application, thermal cycling, at mga kondisyon sa kapaligiran. Ang mga capacitor ng pelikula ay may posibilidad na mag -alok ng higit na kahabaan ng kahabaan at pagiging maaasahan, habang ang mga electrolytics ng aluminyo ay nangangailangan ng mas maingat na pagsasaalang -alang sa mga kondisyon ng pagpapatakbo upang makamit ang nais na buhay ng serbisyo.
4.Pagsasagawa ng mga capacitor ng terminal ng tornilyo
Ang mga capacitor ng terminal ng tornilyo ay malawakang ginagamit sa mga de -koryenteng sistema kung saan kinakailangan ang mataas na kasalukuyang, boltahe, at mekanikal na katatagan. Ang kanilang matatag na disenyo at higit na mahusay na mga de -koryenteng katangian ay ginagawang perpekto para sa iba't ibang mga pang -industriya at komersyal na aplikasyon. Nasa ibaba ang ilan sa mga pinaka -karaniwang paggamit ng mga capacitor ng terminal ng tornilyo:
Mga suplay ng kuryente
Sa parehong linear at paglipat ng mga suplay ng kuryente, ang mga capacitor ng terminal ng tornilyo ay nagsisilbing pangunahing mga sangkap para sa pag -iimbak ng enerhiya at pag -filter. Tumutulong sila ng maayos na pagbabagu -bago ng boltahe at bawasan ang ripple sa mga output ng DC, tinitiyak ang malinis at matatag na paghahatid ng kuryente. Ang kanilang mataas na kapasidad at ripple kasalukuyang mga kakayahan ay ginagawang angkop para magamit sa mga malalaking sistema ng conversion ng kapangyarihan.
Inverters
Ang mga inverters, na nagko -convert ng lakas ng DC sa AC, ay umaasa sa mga capacitor upang patatagin ang link ng DC at pamahalaan ang daloy ng enerhiya sa panahon ng paglipat. Ang mga capacitor ng terminal ng tornilyo ay madalas na ginagamit sa DC bus side ng mga inverters upang mabawasan ang mga spike ng boltahe at sumipsip ng mataas na mga alon ng ripple. Mahalaga ito lalo na sa mga nababagong sistema ng enerhiya, tulad ng mga solar at wind inverters, pati na rin ang mga drive ng motor.
Hindi mapigilan na mga suplay ng kuryente (UPS)
Ang mga capacitor ng terminal ng tornilyo ay may mahalagang papel sa mga sistema ng UPS sa pamamagitan ng pag -iimbak ng enerhiya at pagtulong upang mapanatili ang katatagan ng boltahe sa panahon ng mga paglilipat sa pagitan ng kapangyarihan ng utility at backup ng baterya. Ang kanilang kakayahang hawakan ang mataas na ripple kasalukuyang at maghatid ng mabilis na singil/paglabas ng mga siklo ay ginagawang perpekto para sa enerhiya ng buffering sa panahon ng mga panandaliang outage.
Frequency Converters
Ang mga convert ng dalas ay ginagamit upang baguhin ang dalas ng kapangyarihan ng AC para sa dalubhasang kagamitan o variable na bilis ng motor. Ang mga capacitor sa mga sistemang ito ay sumusuporta sa regulasyon ng boltahe at harmonic filter. Ang mga capacitor ng terminal ng tornilyo ay pinili para sa kanilang tibay at pare-pareho ang pagganap sa harap ng mataas na dalas na paglipat at thermal stress.
Kagamitan sa welding
Ang mga capacitor sa kagamitan sa hinang ay dapat na may kakayahang hawakan ang mabilis, mataas na enerhiya na pulso. Ang mga capacitor ng terminal ng tornilyo ay ginustong sa larangang ito dahil sa kanilang mataas na pagsulong ng kasalukuyang mga rating, mahabang buhay ng serbisyo, at kakayahang hawakan ang matinding thermal at electrical stress.
Pang -industriya Electronics
Sa automation ng pabrika, robotics, at iba pang mga pang -industriya na elektroniko, ang mga capacitor ng terminal ng tornilyo ay ginagamit sa mga controller ng motor, mga convert ng kuryente, at mga module ng imbakan ng enerhiya. Ang kanilang pagiging maaasahan sa ilalim ng patuloy na operasyon at paglaban sa panginginig ng boses at malupit na mga kapaligiran ay ginagawang maayos para sa mga application na ito.
Kagamitan sa audio
Ang mga high-end na audio system ay madalas na gumagamit ng mga capacitor ng terminal ng tornilyo sa mga amplifier ng kuryente upang mapanatili ang pare-pareho na mga riles ng boltahe at i-filter ang ingay. Ang mga capacitor ng film screw terminal, lalo na, ay pinahahalagahan sa mga aplikasyon ng audio para sa kanilang mababang ESR at minimal na pagbaluktot ng signal.
Mga aplikasyon ng automotiko
Ang mga modernong sasakyan, lalo na ang mga de-koryenteng at hybrid na mga de-koryenteng sasakyan (EV at HEV), ay nangangailangan ng matatag na mga capacitor sa mga power electronics system tulad ng mga onboard charger, DC-DC converters, at mga electric motor controller. Ang mga capacitor ng terminal ng tornilyo ay pinili para sa kanilang kakayahang makatiis ng mataas na temperatura, mga panginginig ng boses, at kasalukuyang hinihiling na tipikal sa mga kapaligiran ng automotiko.
5.Selecting ang tamang capacitor ng terminal ng tornilyo
Ang pagpili ng naaangkop na capacitor ng terminal ng tornilyo ay mahalaga upang matiyak ang pagiging maaasahan at pagganap ng anumang sistema ng elektronikong kuryente. Sapagkat ang mga capacitor na ito ay madalas na ginagamit sa hinihingi na mga aplikasyon - tulad ng mga inverters, pang -industriya na kagamitan, at mga suplay ng kuryente - ang pagpili ng maling uri ay maaaring humantong sa kawalan ng kakayahan, napaaga na pagkabigo, o kahit na pinsala sa system. Ang proseso ng pagpili ay dapat gabayan ng isang maingat na pagsusuri ng mga kinakailangan sa elektrikal at kapaligiran ng application.
Mga pagsasaalang -alang para sa mga kinakailangan sa aplikasyon
Mga pangangailangan sa boltahe at kapasidad
Ang unang hakbang sa pagpili ng kapasitor ay ang pagkilala sa mga kinakailangan ng boltahe at kapasidad ng circuit. Ang rate ng boltahe ng kapasitor ay dapat na mas mataas kaysa sa maximum na boltahe na mararanasan nito sa application, karaniwang hindi bababa sa 20-30% bilang isang kaligtasan sa kaligtasan. Ang kinakailangang kapasidad ay nakasalalay sa pag -andar ng kapasitor - kung ito ay para sa pag -smoothing, pag -filter, o pag -iimbak ng enerhiya.
Ripple kasalukuyang and ESR Considerations
Ang mga capacitor ng terminal ng tornilyo ay madalas na sumailalim sa mga makabuluhang alon ng ripple, lalo na sa mga conversion ng kapangyarihan at mga aplikasyon ng motor drive. Samakatuwid, mahalaga na suriin ang ripple kasalukuyang rating ng kapasitor upang matiyak na mahawakan nito ang inaasahang antas nang walang labis na pag -init.
Ang pantay na mahalaga ay ang katumbas na paglaban ng serye (ESR). Ang isang mas mababang ESR ay nagreresulta sa mas kaunting pagkawala ng kuryente at henerasyon ng init. Ang mga aluminyo na electrolytic capacitor sa pangkalahatan ay may mas mataas na ESR kaysa sa mga capacitor ng pelikula, ngunit ang pagpili ng isang mababang-ESR na variant ay maaaring mapabuti ang kahusayan at thermal stabil.
Mga kinakailangan sa temperatura
Ang mga capacitor ay dapat gumana nang maaasahan sa loob ng nakapaligid at panloob na temperatura ng system. Kung ang application ay nagsasangkot ng nakataas na temperatura (hal., Sa loob ng isang selyadong supply ng kuryente o isang kompartimento ng engine), dapat na mai -rate ang kapasitor. Maraming mga capacitor ng terminal ng tornilyo ang na -rate para sa mga temperatura hanggang sa 85 ° C o 105 ° C, na may ilang mga dalubhasang modelo na humahawak ng 125 ° C o higit pa.
Laki at pag -mount
Habang ang pagganap ng elektrikal ay susi, ang mga pagsasaalang -alang sa mekanikal ay hindi dapat mapansin. Ang mga capacitor ng terminal ng tornilyo ay magagamit sa iba't ibang mga sukat at mga pagsasaayos ng terminal. Tiyakin na ang napiling sangkap ay umaangkop sa magagamit na puwang at pag -mount ng hardware. Ang wastong pag -mount ay mahalaga upang maiwasan ang stress sa mga terminal at upang matiyak ang mahusay na thermal dissipation.
Para sa mga kapaligiran na may mataas na panginginig ng boses o mekanikal na stress, ang mga karagdagang mounting bracket o clamp ay maaaring kailanganin upang ma -secure ang kapasitor at maiwasan ang pagkapagod ng terminal.
Mga inaasahan sa Lifespan
Ang inaasahang habang buhay ng isang kapasitor ay karaniwang ibinibigay sa mga oras sa isang tiyak na temperatura at kasalukuyang ripple. Halimbawa, ang isang karaniwang rating ay maaaring "2,000 oras sa 105 ° C." Gayunpaman, ang buhay ng kapasitor ay halos doble para sa bawat 10 ° C pagbaba sa temperatura, kaya sa mas malamig na mga kapaligiran, ang aktwal na buhay ng serbisyo ay maaaring mas mahaba.
Pumili ng isang kapasitor na may isang rate na habang -buhay na tumutugma o lumampas sa inilaan na tagal ng pagpapatakbo ng aparato. Para sa mga kritikal na sistema o tuluy-tuloy na mga aplikasyon, maipapayo na labis na tiyakin ang habang-buhay upang matiyak ang pang-matagalang pagiging maaasahan.
Mga pagsasaalang -alang sa gastos
Habang ang gastos ay palaging isang kadahilanan, dapat itong timbangin laban sa pagganap, pagiging maaasahan, at kabuuang gastos ng pagmamay -ari. Halimbawa, ang mga capacitor ng film screw, ay mas mahal kaysa sa electrolytics ng aluminyo ngunit maaaring mag -alok ng mas mahabang buhay, mas mababang ESR, at mas mahusay na pagganap ng thermal - pagbabawas ng mga gastos sa pagpapanatili at downtime sa habang buhay ng system.
Iwasan ang pagpili ng pinakamurang sangkap na nakakatugon sa mga minimum na kinakailangan. Sa halip, tumuon sa pangmatagalang halaga, lalo na sa mga sistema ng kritikal o mataas na pagganap.
6.Future mga uso sa mga capacitor ng terminal ng tornilyo
Habang ang mga hinihingi ng modernong electronics ng kuryente ay patuloy na nagbabago, ang mga capacitor ng mga terminal ng tornilyo ay sumasailalim din sa mga makabuluhang pagsulong. Ang mga inhinyero at tagagawa ay nagtutulak sa mga hangganan ng pagganap, pagiging maaasahan, at kahusayan ng disenyo upang matugunan ang mga kinakailangan ng mga susunod na henerasyon. Narito ang ilan sa mga pinakamahalagang uso na humuhubog sa hinaharap ng mga capacitor ng terminal ng tornilyo:
- Pagsulong sa Mga Materyales at Teknolohiya
Ang mga makabagong ideya sa mga dielectric na materyales, electrolyte, at mga panloob na pamamaraan ng konstruksyon ay nagpapabuti sa mga katangian ng pagganap ng mga capacitor ng terminal ng tornilyo. Para sa mga aluminyo electrolytic capacitor, ang mga pagpapaunlad sa electrolyte chemistry at electrode foils ay humantong sa mas mababang katumbas na paglaban sa serye (ESR) at pinahusay na katatagan ng thermal.
Ang mga capacitor ng pelikula, sa kabilang banda, ay nakikinabang mula sa pinahusay na mga polymer films at mga pamamaraan ng metallization na nagpapalakas sa kanilang mga boltahe na may mga kakayahan at dagdagan ang kanilang habang -buhay. Ang mga materyal na pagpapabuti na ito ay direktang isinasalin sa mas mataas na pagiging maaasahan at mas mahusay na pagganap sa hinihingi ang mga aplikasyon tulad ng mga kuryente (EV) powertrains at high-efficiency na pang-industriya na drive.
- Miniaturization at nadagdagan ang density ng kuryente
Ang isa sa mga pangunahing uso sa lahat ng mga elektronikong sangkap ay ang miniaturization - at ang mga capacitor ng terminal ng tornilyo ay walang pagbubukod. Ang mga inhinyero ay nagtatrabaho upang mag -pack ng higit pang kakayahan at kakayahan sa paghawak ng boltahe sa mas maliit, mas compact packages. Mahalaga ito lalo na para sa mga aplikasyon kung saan ang puwang ay limitado ngunit ang pagganap ay hindi maaaring ikompromiso, tulad ng mga sistema ng aerospace, nababago na mga inverters ng enerhiya, at portable na kagamitan sa industriya.
Sa pamamagitan ng mas mahusay na panloob na arkitektura at pag -optimize ng materyal, ang mga tagagawa ay gumagawa ngayon ng mga capacitor ng terminal ng tornilyo na may mas mataas na density ng enerhiya - ang mga sistema ng pagpap para sa mas maliit, mas magaan, at mas mahusay.
- Mas mataas na mga rating ng temperatura
Ang mga modernong elektronikong sistema ay lalong nagpapatakbo sa mas malalakas na mga kapaligiran, nasa ilalim ito ng hood ng isang mestiso na sasakyan, malapit sa pang -industriya na makinarya, o sa loob ng nakapaloob na mga sistema ng elektronikong kuryente. Upang matugunan ang mga hamong ito, ang mga mas bagong mga capacitor ng terminal ng tornilyo ay idinisenyo upang tiisin ang mas mataas na temperatura ng operating, na madalas na lumampas sa 105 ° C o kahit na 125 ° C.
Ang mataas na temperatura na pagpapaubaya ay nagpapabuti sa pagiging maaasahan at nagpapalawak ng buhay ng serbisyo, lalo na sa mga thermally na mapaghamong kapaligiran. Ang kalakaran na ito ay partikular na makabuluhan sa mga sektor tulad ng nababago na enerhiya, automotive electrification, at mataas na pagganap na mga sistema ng computing ng computing.
7.Conclusion
Ang mga capacitor ng terminal ng tornilyo ay may mahalagang papel sa mga modernong electronics ng kuryente, na nag -aalok ng isang kumbinasyon ng mataas na kapasidad, matatag na konstruksyon, at maaasahang pagganap ng elektrikal. Ang kanilang sinulid na disenyo ng terminal ay nagbibigay ng ligtas na mga koneksyon na may kakayahang hawakan ang mataas na ripple currents at mechanical stress, na ginagawang perpekto para sa hinihingi ang mga pang -industriya at komersyal na aplikasyon.
Sa buong artikulong ito, ginalugad namin ang mga batayan ng mga capacitor ng terminal ng tornilyo - kabilang ang kanilang natatanging konstruksyon, ang iba't ibang uri (aluminyo electrolytic at film), at ang mga pangunahing mga parameter na tumutukoy sa kanilang pagganap. Sinuri din namin ang kanilang malawak na paggamit sa mga system tulad ng mga power supply, UPS unit, inverters, at kahit audio at automotive electronics.
Kapag pumipili ng isang capacitor ng terminal ng tornilyo, dapat isaalang -alang ng mga inhinyero ang mga kadahilanan tulad ng kapasidad, rating ng boltahe, ESR, ripple kasalukuyang, temperatura ng operating, at habang buhay upang matiyak ang pagiging tugma sa kanilang aplikasyon. Habang patuloy na nagbabago ang mga elektronikong elektroniko, ang mga capacitor na ito ay sumusulong din - ang pagsasaalang -alang mula sa mga makabagong ideya sa mga materyales, miniaturization, at pagganap ng thermal.
Sa isang mundo kung saan ang kahusayan, pagiging maaasahan, at kahabaan ng buhay ay pinakamahalaga, ang mga capacitor ng terminal ng tornilyo ay nananatiling isang pundasyon ng disenyo ng high-power circuit. Ginamit man sa mabibigat na mga sistemang pang -industriya o electronics ng katumpakan, nagbibigay sila ng pagganap at tibay na kinakailangan upang mapanatiling maayos ang mga system.
